EP7000电气阀门定位器

一：EP7000电气阀门定位器概述
           EP7000系列电气阀门定位器经仪器仪表防爆安全监督检验站检验合格，获防爆合格证书，并取得防爆产品工业生产许可证--本质安全型“i”（ExiaⅡCT6）,隔爆型“d”（ExdⅡBT6 ）。它与气动调节阀、气动球阀、气动蝶阀等配套使用，把电动调节器的直流电流信号转换成气压力，控制阀门动作,同时根据阀门的位移或转角进行反馈,从而构成闭环控制回路，用以提高阀门的控制精度。克服填料函与阀杆的摩擦力，克服介质压差对阀门不平衡力，提高阀门动作速度。可实现分程控制（段幅信号）,可改变阀的作用方式，可控制非标准操作压力的各类型气动执行机构。

二：EP7000电气阀门定位器主要技术参数
1、输入信号：4～20mA.DC(标准型、常规产品）
                     （4～12mA.DC、12～20mA.DC）
                        0～10mA.DC（变型产品）
                     （0～5mA.DC、5～10mA.DC）
2、输出压力：0.02～0.7Mpa
3、耗气量：
     单作用执行器：5NL/min（供气0.14Mpa)
     双作用执行器: 15NL/min（供气0.4Mpa)
4、输出特征：线性，等百分比，非线性
5、气源压力：0.14～0.7Mpa
6、额定行程：0～（10～100）mm。
                         [角行程（转角行程）0～（50°～90°)]
7、基本误差：±1%(单作用)；±1.5%（双作用）
8、回    差：1%(单作用)；1.5%（双作用）
9、 死    区：0.4%(单作用)；0.6%（双作用）
10、环境温度：-20℃～+60℃
11、相对湿度：≤90%
12、防爆型式：隔爆型d（ExdⅡBT6 ExdⅡCT6)，
                       本质安全型i（ExiaⅡCT6）
13、输入阻抗：4～20mA.DC/250Ω±5%（20℃时）
14、气源接口：Rc1/4（标准型）；
             附可订：过渡气源接头口M10×1(3只)；
                             联接铜管为Φ6×1或Φ8×1
15、电源接口：G1/2（标准型）
16、外壳材料：铝合金      喷塑工艺处理
17、外型尺寸：192mm（长）×218mm(宽)×75mm（高）
18、重    量：    1.7Kg

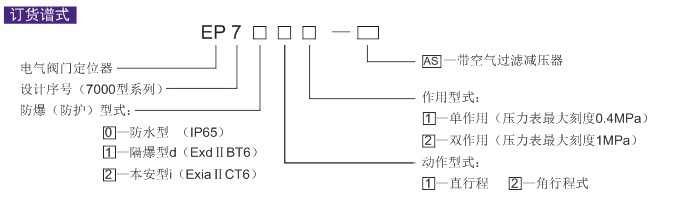

三：EP7000电气阀门定位器订货谱式
