IL100气动放大器
home 当前位置: 首页 > 产品中心 > 气动放大器
IL100气动放大器
IL100气动放大器 在线订购 hhh

详情介绍:

一:气动放大器产品简介:

气动放大器 Il100 是接收安装在气动控制阀上的定位器的输出压力,以相同压力给执行机构输入大流量的气源,加快控制阀动作速度的装置。

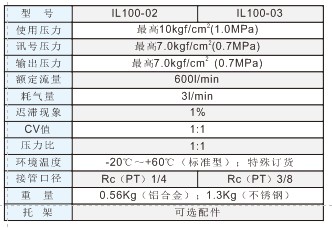

二:气动放大器技术参数:

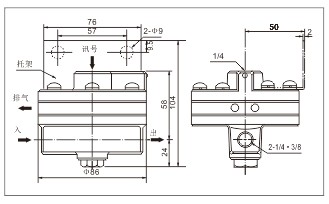

三:气动放大器外形尺寸图(毫米):

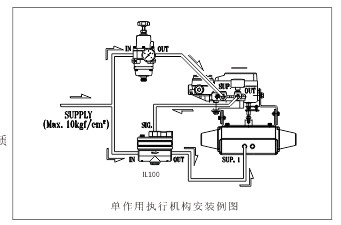

四:气动放大器安装:


1、定位器和IL100必须连接在相同的气源。
2、如果单独供压力给IL100放大器,那么输入压力减小时有可能不能马上排出。
3、为保证IL100气动放大器的输出流量,请使用大容量空气过滤减压器。
4、通过气动放大器的侧面排气口向大气排气。


五:气动放大器工作原理:

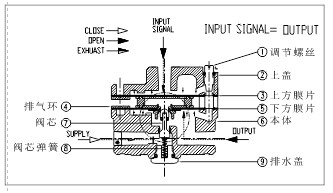

        从减压阀输入气源压力(Supply),信号接口端输入信号压力(Iuput Signal),那么如下图上方膜片③受到压力,使膜片组合件向下移动,同时阀芯⑦也会向下移动,这时输入压力通过阀芯底座通路流入到输出接口(Output)并输入到执行机构。当输出压力增加到信号压力相同时,阀芯⑦重新上升,最终信号压力和输出压力保持相同。相反,输出压力大于信号压力,则膜片组合件向上移动,输出压力会通过阀芯上方空隙向排气环④排气。根据信号压力而变化的输出压力的灵敏度可以通过调节螺丝①进行调解,通过调节可以改善系统的稳定性。

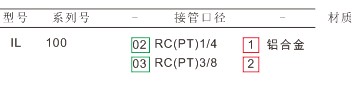

六:气动放大器订货谱式:
