单点闪光报警器选型

Updated：2020-4-13

NHR-5821系列单点闪光报警器是采用COMS集成电路技术设计的报警器，可配合各种检测仪表监视现场触点的变化情况。当检测到报警信号时，报警器报警，以引起操作人员的注意，及时排除故障，确保生产过程的安全。

单点闪光报警器主要技术参数：

1、输入信号：无源接点信号或者TTL电平信号（常开常闭可设置）。

2.输出信号：开关量输出一对无源常开触点开关（报警时闭合），触点动作同步于报警音响。直流电平信号输出＞4V

3、输出继电器接点容量：AC220V/1A；DC24V/3A。

4、工作条件：

a）环境温度：-10～50℃

b）相对湿度：≤85％RH

c）周围空气中不应含有腐蚀性气体。

5、工作电源：AC100-240V(50-60HZ)，DC24V(±10%)

6、功耗：≤2W

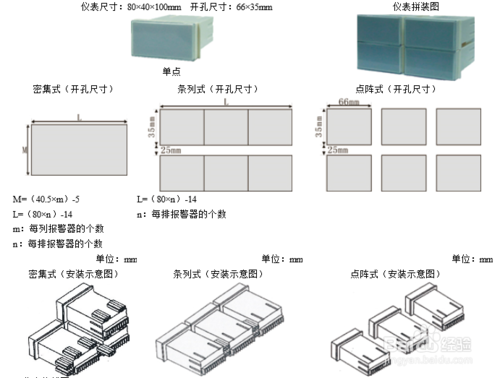

单点闪光报警器仪表面板：

仪表面板

单点闪光报警器仪表选型及接线图：

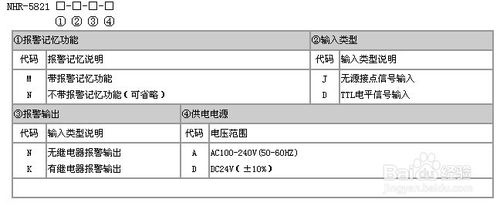

单点闪光报警器选型

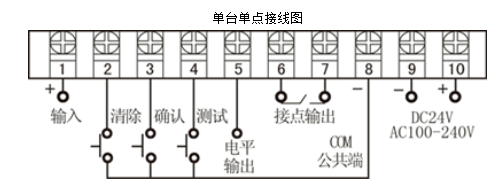

单台单点接线图

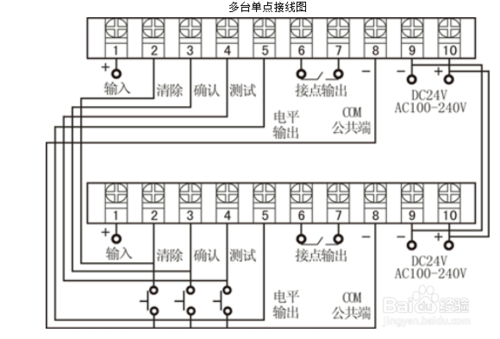

多台单点接线图

单点闪光报警器产品特点：

1、卡入式安装，可以方便拼装成各种形式组成报警系统。

2、半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。

3、报警器内置蜂鸣器，并提供报警电平与继电器接点信号输出，方便外接外部报警设备。

4、COMS集成电路，整机抗干扰能力极强。

5、欧式连接端子，便于维护和操作。
